MOD製作法⑧ Category([XOPS]MOD製作法) Trackback() Comment(12)

うふぅ.....学際が終わったのでこれから頑張ります。


⑧立体的にする。

本体を選択し、｢設定｣を押して｢オブジェクト設定｣を開きます。

｢ミラーリング｣を｢左右を接続した鏡面｣に設定します。









｢編集｣を開き、｢現在のオブジェクトを選択｣を押します。









｢移動｣を押してオブジェクトを移動させます。

銃身と比較しながら慎重に移動させます。



<とりあえず4移動させてみました。





｢編集｣を開き、｢全てを非選択｣を押します。

グリップの淵等、角を取る必要がある箇所をマイナス方向に移動させます。









｢トリガー｣｢トリガーガード｣｢照星根元｣｢照門根元｣も同様に面を移動させて立体的にさせます。











この回、凄く分かりにくいと我ながら思う。端折り過ぎたかな。続く。

MOD製作法⑦ Category([XOPS]MOD製作法) Trackback() Comment(18)

このシリーズ完結できるのかな.....


⑦銃身を作る。

｢オブジェクトパネル｣を開き、｢削除｣を押して、

最初に作成した正方形の平面以外のオブジェクトを削除します。

｢マッピング｣を開き、更に｢詳細設定｣を開きます。

｢バンク｣の角度を-90.0°にします。

>⑥で保存したから安心して｢2d｣以外のオブジェクトを削除♪

>｢バンク｣を-90.0°にすると銃は上を向きます。





｢基本図形｣を開き、円柱を選択します。

正方形の平面に沿って銃身を作成します。



>先端は正確に、付け根は適当に長さをとります。





｢削除｣を押して、正方形の平面を削除します。

｢オブジェクトパネル｣を開き、｢設定｣で名前を変えます。

この銃身のみのデータを｢名前を付けて保存｣しておきます。

｢上書き保存｣しないで下さい。

<｢銃身｣という名前に変えました。








⑥で保存したデータを開きます。

｢ファイル｣を開き、更に｢オブジェクトの挿入｣から、

先ほどの銃身のみのデータを挿入します。








｢オブジェクトパネル｣を開き、銃身のオブジェクトを選択します。

｢編集｣を開き、｢現在のオブジェクトを選択｣を押します。








｢回転｣を開き、更に｢数値設定｣を開きます。

｢回転角｣を-90.0°、｢中心位置｣をXYZ全て0.0°にします。









見事、銃身があるべき位置に移動します。












次回、ついに立体的になる.....??.....続く.....

MOD製作法⑥ Category([XOPS]MOD製作法) Trackback() Comment(20)

なんかこの記事って初心者の役には立ててない気がしてきた.....。

我ながら分かりにくいと思うんだもの。


⑥シルエットを作る。

｢オブジェクトパネル｣を開き、｢新規｣で｢obj2｣を作成します。

｢F1｣を押して平面を垂直にします。

｢面の生成｣を押します。








銃の形に沿って面を作成していきます。

銃身やストックの柄等の円柱の部分、照門照星やストック等の左右に別れている部分、

更にトリガーやトリガーガードと弾装は、作成しません。

ちなみにストックは今回は省略します。








｢オブジェクトパネル｣を開き、｢obj3｣を作成します。

ちなみに今後もパーツ毎にオブジェクトを作成して区別します。

モデルは青く選択されているオブジェクトに割り振られます。

｢設定｣を押して任意の名前を付けると、どのパーツなのか分かりやすいです。

その要領で以下のように面を作りました。








平面を作る際はこまめに｢F1｣を押して視点を垂直に保ちます。

ズレると後々面倒です。

ここまでできたら一度保存しておきます。




平面のみながら、やっとモデリングらしくなりかけたところで.....っづく.....

MOD製作法④、⑤ Category([XOPS]MOD製作法) Trackback() Comment(8)

ステンが好き過ぎて他の銃への関心がアレな管理人.....乱心モード継続中。

さぁ、いよいよメタセコです。


④｢MQO｣テクスチャを選択する。

MQOを開きます。

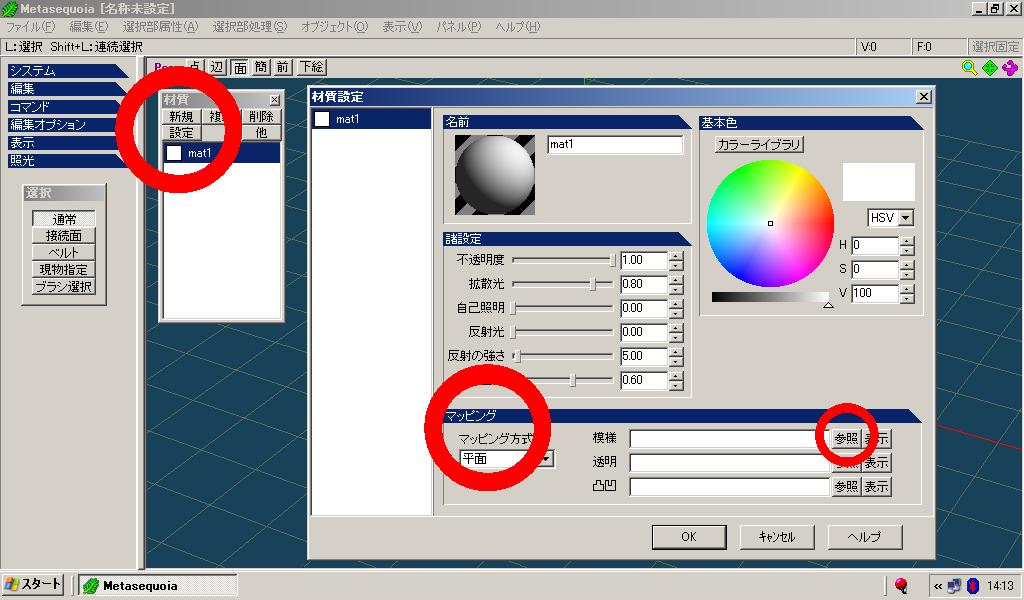

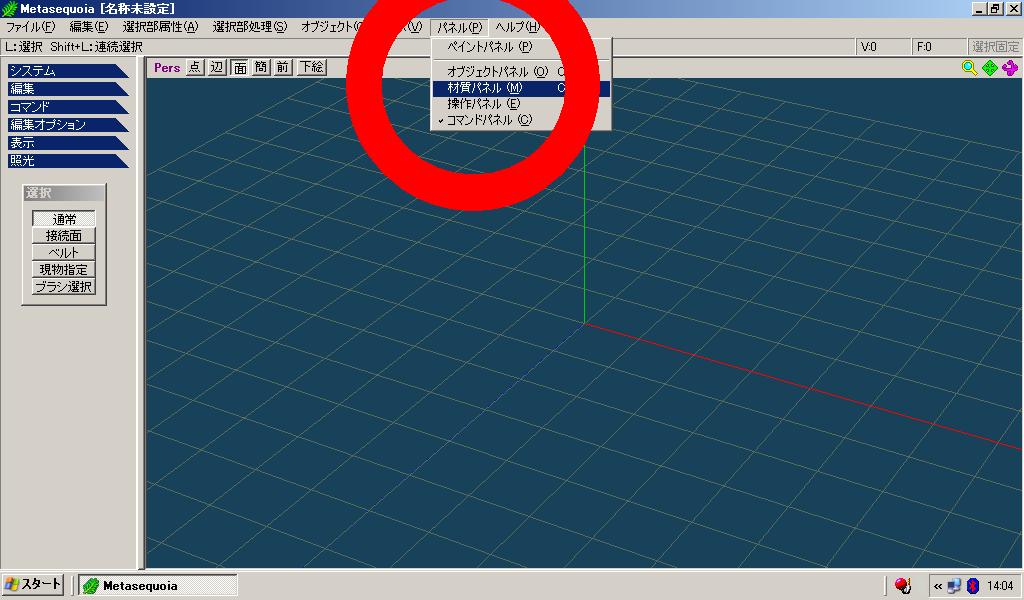

｢材質パネル｣を開きます。







｢新規｣で｢mat1｣を作ります。

｢設定｣で｢材質設定｣を開きます。

｢マッピング方式｣を｢平面｣にします。

｢模様｣でテクスチャを選択します。








⑤テクスチャを貼る。

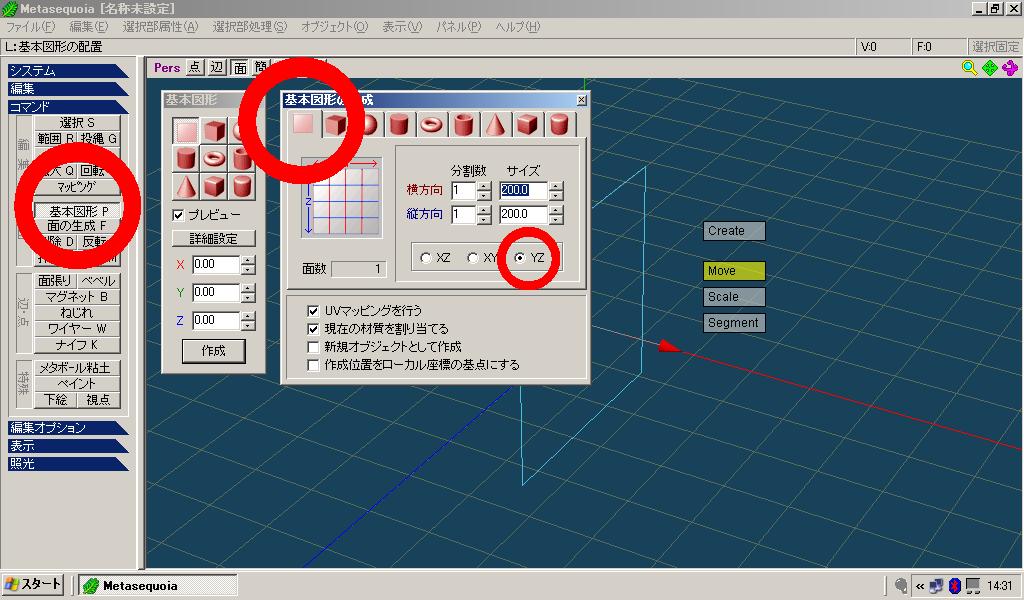

｢基本図形｣を開きます。

平面の絵を選択し、｢詳細設定｣を開きます。

｢YZ｣を選択し、平面を作成します。








一旦MQOから目を離してテクスチャの寸法を確認します。




＜この場合650*230だね。

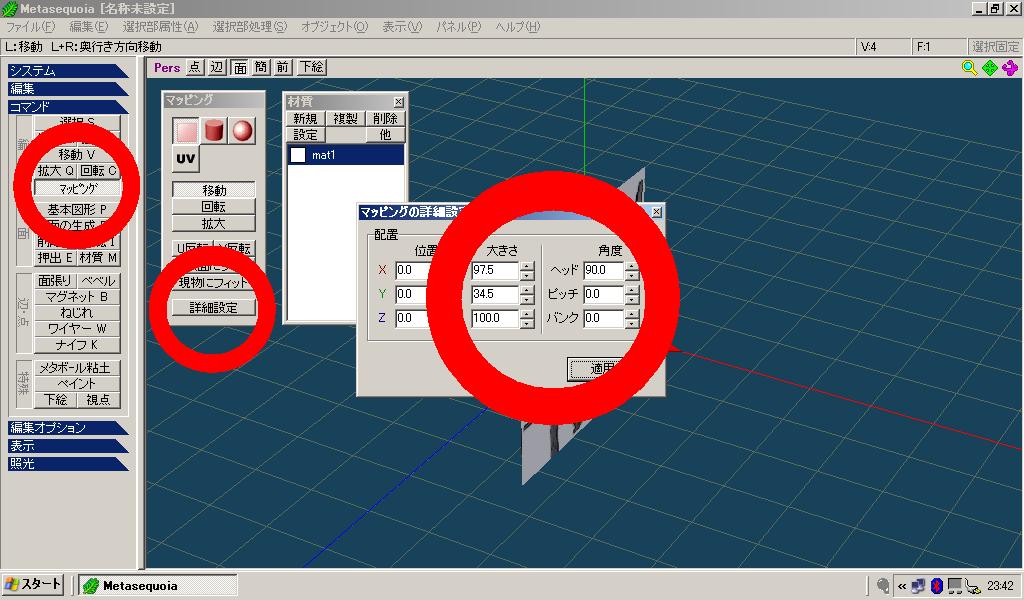

｢マッピング｣を開き、詳細設定を開く。

｢X｣、｢Y｣の｢大きさ｣の値を設定します。

それぞれの値はテクスチャの寸法との｢X:Y=横:縦｣の比率を保ち、尚且つ100は超えないようにします。

｢ヘッド｣の値を90.0°にします。



＜この場合0.15倍して｢97.5｣、｢34.5｣にしました。




キーボードの｢F1｣を押すと、モデルをまっすぐ見られます。

表示されてる平面にキレイな画像が収まっていれば成功です。

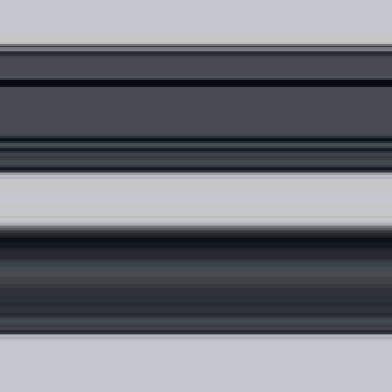

before





＜何コレ怖い

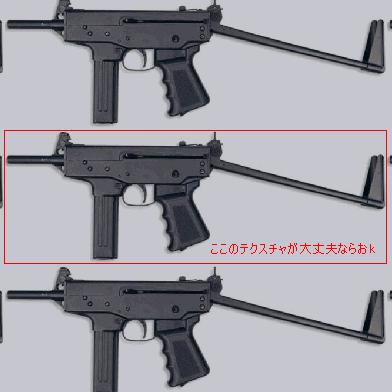

after





＜三つも見えてるけど、真ん中の一つがキレイなら良し。






端っこに銃身やストックの一部が見えてるだけでなく、

上下にも半端な銃が見えています。

しかし真ん中の銃に歪みが無く、全体が正常に表示されていれば大丈夫です。




実際は簡単な作業のはずなのに、文章にするとやたら難しく見えてしまう。

モデリングらしいことは未だ行わず.....続く.....

MOD製作法①～③ Category([XOPS]MOD製作法) Trackback() Comment(5)

モチベーションがアレだし変わったことしてみます。

とにかく簡単、大雑把に説明します。


①作りたい銃を決める。

アサルトライフル、サブマシンガン、ショットガンがオススメです。

｢KEDR｣というサブマシンガンを例にします。



②画像を集める。

いきなりテクスチャを自作するのは難しいので、銃が真横から写っている画像を探しましょう。

これをテクスチャに使うことにします。




真横からの画像以外にも、銃の形状を把握できる画像は片っ端から保存します。

専用のフォルダを新しく作ることをオススメします。

(例、｢KEDR｣というフォルダを作りました。)




＜google画像検索は便利だね。





③フリーソフト、メタセコイアを入手する。

有料版と無料版がありますが、無料版で大丈夫です。

ダウンロードはこちら

とりあえずインストールします。

尚、これ以降メタセコイアを｢MQO｣と表記します。





全然役立たない情報を晒しただけなので.....つづく.....
